消聲止回閥主要技術參數及安裝示意圖
標簽：消聲止回閥
主要技術參數
公稱壓力：1.0 ～1.6NPa公稱通徑：40 ～600mm
適用介質：水及弱腐蝕性流體
適用溫度：0 ～80 ℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP1598
適用介質：水及弱腐蝕性流體
適用溫度：0 ～80 ℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 AP1598

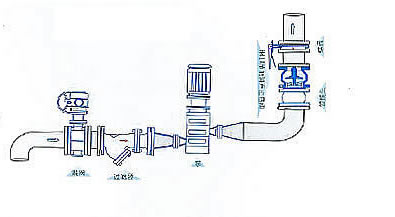

典型安裝示意圖
主要零部件材料
|
型號
|
閥體
|
密封圈
|
彈簧
|
|
H41X-10
|
鑄鐵或不銹鋼
|
丁腈橡膠（NBR）
|
不銹鋼絲ICr18Ni9Ti
|
|
H41X-16
|
鑄鐵或不銹鋼
|
丁腈橡膠（NBR）
|
不銹鋼絲ICr18Ni9ssTi
|
主要外形連接尺寸
單位：mm
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
L
|
112
|
120
|
130
|
150
|
165
|
190
|
210
|
255
|
310
|
320
|
380
|
405
|
430
|
450
|
510
|
